Accoppiatore di linea knx

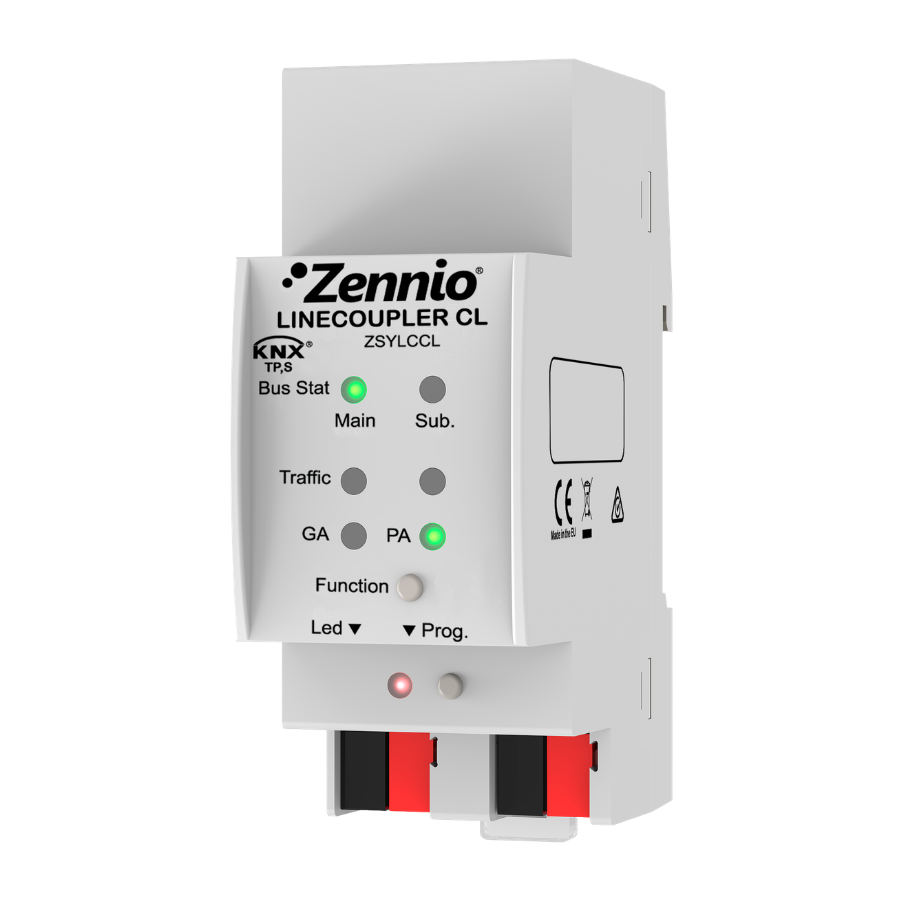

L'accoppiatore di linea KNX ZSYLCCL è un dispositivo di controllo compatto ed efficiente, progettato per unire in modo sicuro due linee o aree all'interno di un impianto domotico KNX. Grazie alla BCU (Bus Coupling Unit) integrata e al suo design salvaspazio da soli 2 moduli DIN, garantisce un'installazione rapida e pulita all'interno dei quadri elettrici.

Non richiede alcun alimentatore esterno aggiuntivo, poiché preleva la corrente necessaria direttamente dal Bus KNX, mantenendo un consumo energetico estremamente ridotto.

Punti di forza e caratteristiche principali

• Gestione avanzata dei telegrammi: Supporta messaggi lunghi fino a 250 byte.
• Diagnostica intuitiva: Dotato di 6 LED di stato frontali per un monitoraggio rapido del traffico, degli errori e dello stato delle linee.
• Installazione compatta: Montaggio a pressione su guida DIN (EN 50022), occupa solo 2 unità DIN (90 x 70 x 35 mm).
• Massima efficienza: Assorbimento di corrente minimo (inferiore a 10mA) e nessuna necessità di alimentazione esterna.
• Controllo manuale: Pulsante frontale per abilitare o disabilitare manualmente le funzioni.

Specifiche tecniche generali

• Tensione di alimentazione KNX: 29VDC SELV tipica (Range: 21… 31VDC)
• Consumo massimo: < 10mA / < 290mW a 29VDC
• Connessione Bus: Connettore standard TP1 per cavo rigido Ø 0.80mm
• Grado di Protezione: IP20 (per ambienti interni puliti)
• Temperature di esercizio: da -5ºC a +45ºC
• Umidità di esercizio/stoccaggio: dal 5% al 93% RH (senza condensa)
• Peso: 66g
• Materiale Involucro: Plastica PA66, colore grigio
• Conformità: Direttive CE, Classe B, Classe di protezione III

Dettaglio indicatori LED di stato

Per facilitare il lavoro dell'installatore, il dispositivo fornisce un feedback visivo completo:

• Linea Principale (Mainline): Verde (Linea OK), Rosso (Sovrascrittura manuale attiva), Spento (Errore).
• Sottolinea (Sub-line): Verde (Sottolinea OK), Spento (Errore o non connessa).
• Traffico Dati: Verde lampeggiante (traffico in corso), Rosso lampeggiante (Errore).
• Indirizzi di Gruppo (GA) e Fisici (PA): Indicatori cromatici dedicati (Verde/Rosso/Arancione) per verificare istantaneamente lo stato della tabella di filtraggio, l'instradamento o il blocco dei telegrammi.
